ماژول مبدل آنالوگ به دیجیتال 16بیتی ADS1118 بسته 3 عددی

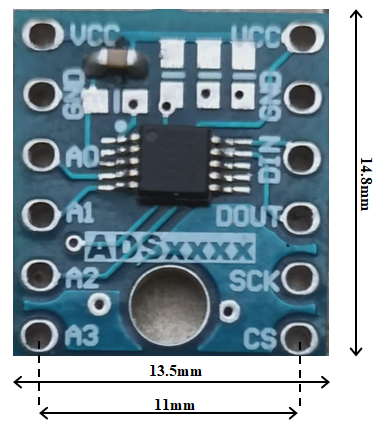

ماژول مبدل آنالوگ به دیجیتال 16بیتی ADS1118

این ماژول در شرکت سامانه های صنعتی سانیار پیشتاز تولید شده است. لذا امکان تغییر در ابعاد و طراحی بر اساس نیاز شما امکان پذیر میباشد.

ماژول مبدل ADC آنالوگ به دیجیتال 16 بیتی ADS1118 بر اساس پروتکل ارتباطی SPI و  قابلیت PGA یا Programmable Gain Amplfire کار میکند. همچنین دارای یک ولتاز رفرنس ، یک سنسور دما و مالتی پلکسر 4 ورودی و ترموکوپل k-type میباشد.

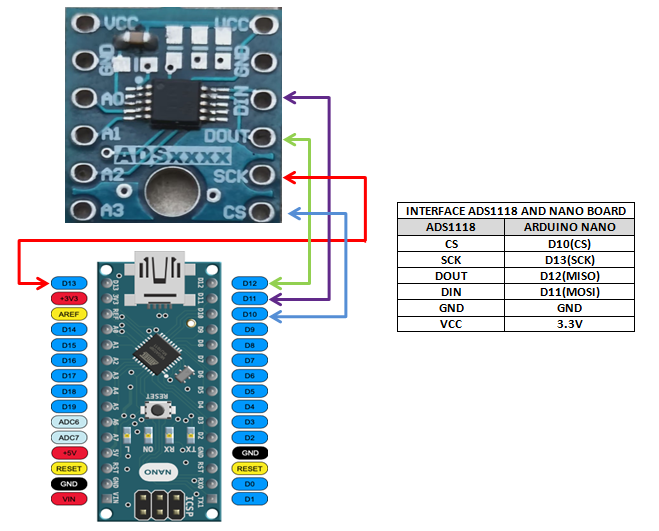

تمامی ماژولها با برد آردوینو نانو تست شده اند و صحت عملکرد این ماژول ها تضمین شده اند.

در این برد میتوانید با برداشتن تراشه Ads1118 از تراشه های ADS1018 ، ADS1115 و یا ADS1015 استفاده بفرمایید. در تراشه های با پروتکل ارتباطی I2C میبایست چهار عدد مقامت 10k با سایز 0603 را در جاهای خالی برد مونتاژ کنید.

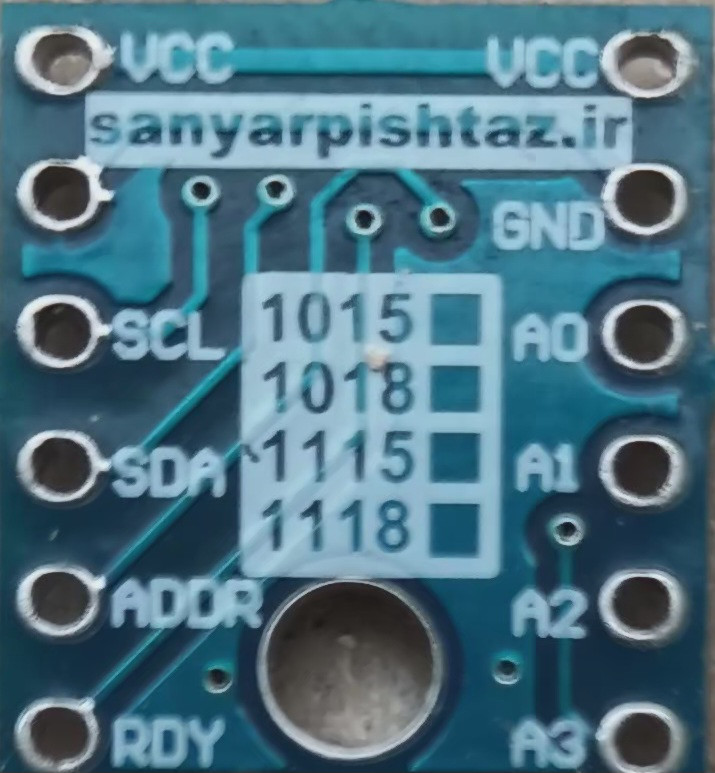

پینهای I2C در پشت برد حک شده است.
